Varme i antennetuner

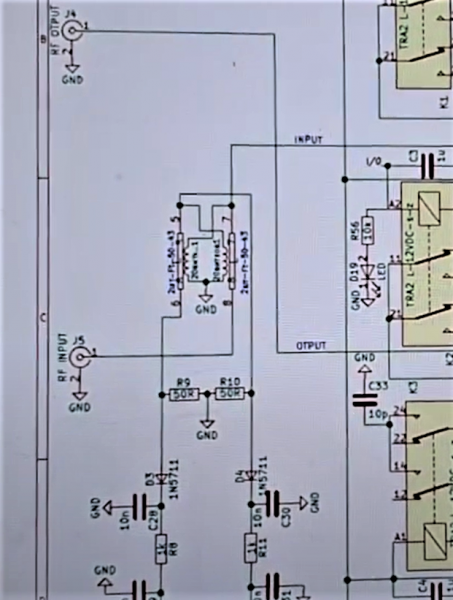

For en rum tid siden købte jeg en ATU 1000 (N7DCC) fra Kina land. Efter timers contest bliver temperaturen i de to koblingsspoler ret meget varm. Her smeltede lakken på cu tråden :-) De medsendte spoler havde en værdi på 100uH.

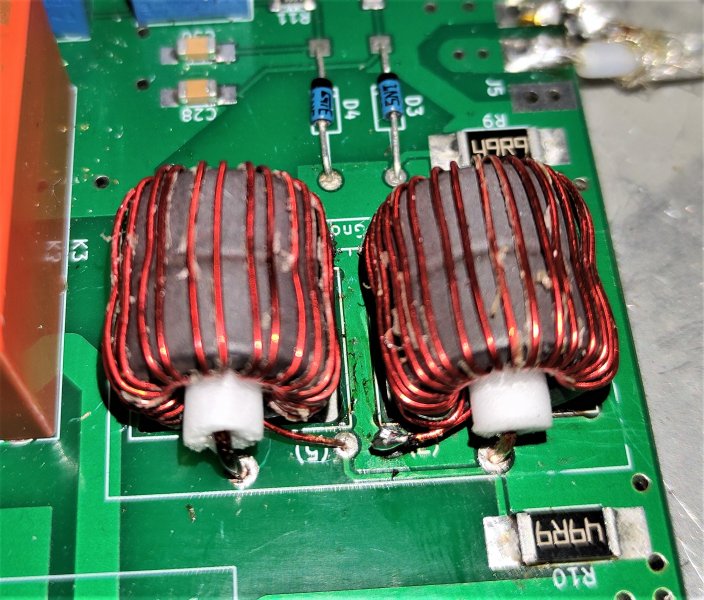

Et par nye blev viklet på en lidt størrer kerne, men nu ca 75uH, disse ses på billedet. og nu er temperaturen kommmet ned på 60-80 grader. Det ser umiddelbart ikke ud som temperaturen ændre sig ved forskellige frekvenser.

Ellers gør tuneren det den skal, Selv min AV640 vertical kan afstemmes til 160m.

Nogle gode forslag til endnu lavere temp. kunne jeg godt bruge. :-)

god weekend herfra
OZ3MC Martin

Svar til #1:
De kerner er uegnede.

Svar til #1:
Hej Martin.

Det er som kraftvarmeværket i Viborg - det laver både elektrisk og termisk energi --- input naturgas.
Hvis ATU'en er udendørs er varmen spildt - med de priser der er på varme kan du med fordel ha' den indendørs - især om vinteren.

God weekend!

73 // Asbjørn

Svar til #3:
Hvilken effekt er dimsen bygget til og hvad er den tilførte effekt. ,???

Svar til #4:

Hii Kim. Skønt at se der er liv på Øen?

Tuneren er fra aliexxpress og kan ses på denne link: https://www.aliexpress.com/item/1005002782174573 .html?spm=a2g0o.productlist.main.1.55e14 57cXYXoZm&algo_pvid=ca507358-ebac-4975-9 b74-187745bf6265&algo_exp_id=ca507358-eb ac-4975-9b74-187745bf6265-0&pdp_ext_f=%7 B%22sku_id%22%3A%2212000026732715054%22% 7D&pdp_npi=2%40dis%21DKK%211314.43%21118 3.0%21%21%21%21%21%4021021b4716731688673 803424d0688%2112000026732715054%21sea&cu rPageLogUid=I9LA2MLSn3ZJ

De to "snuse" spoler er nu udskiftet til FT82-43. Det havde en posetiv virkning på temp.
Nu kan jeg igen benytte 1378 W uden det lugter af brændt tråd i hele huset :-)
Problemet er løst !

73 Martin

Svar til #1:
En ca. 8 m vertikal er meget lavimpedanset på 160 m så der går stor strøm og strøm giver varme i kobbertråden, så der skal også tykkere tråd til.

Som andre har nævnt skal feritten være egnet til de frekvenser den bruges på og ferritterne skal være store nok til at klare effekten. Hvis de går i mætning bliver de hurtigt endnu varmere. Da temperatuern ikke ændrer sig med frekvensen er problemet nok mest ferritten. Det er ikke unormalt at en balun til høj effekt og low band har adskillige ferritringe stablet oven på hinanden.

73, Palle, OZ1RH.

Svar til #1:
Det lader til at fluxtætheden er for stor, kan man ikke øge mængden af kernematriale ?

GL de kim, OZ5IQ
