Lysdiode LED 230V

Denne tråd er lukket for nye indlæg

#1  11/11-19 22:13
Børge Larsen
Indlæg: 241

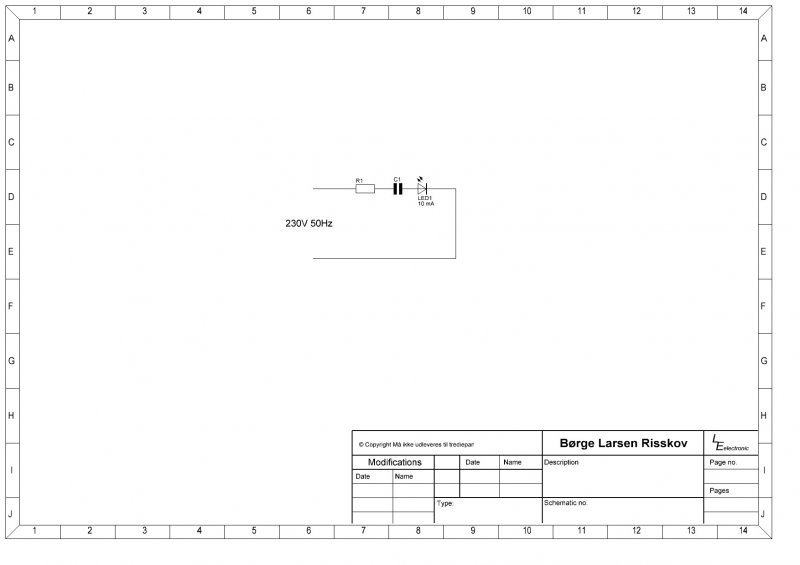

Mener jeg engang har set forklaringen på dette kredsløb. Der er spec kondensatoren der er mit problem.
Forklaring m.h.t dimensionering af kondensator og modstand.søges på forhånd tak.

Børge Larsen

Vedhæftede filer: LED 230V.JPG
#2  11/11-19 22:33
Jarl Risum
Indlæg: 76
Svar til #1:
Hej Børge

Kondensatoren fastlægger strømmen gennem lysdioden. Størrelsen bestemmes ud fra reaktansen ved 50 Hz. Beregning: Se f.eks. i VTS. Seriemodstanden hindrer afbrænding af lysdioden pga. spikes på nettet. Kan f.eks. være på 100 ohm/ 1/4W.

Lysdioder kan ikke lide forkert polariseret spænding over sig. Derfor må du enten sætte en diode parallelt med lysdioden, så den kortslutter i lysdiodens spærreretning. Eller montere en ensretterbro mellem seriekondensatoren og lysdioden. Eller bruge en lysdiode med to antiparallelt monterede LED'er.

Lysdioder, der kun får spænding i den ene halvperiode af de 50 Hz kan give en synlig blinken. Det undgås med ensretterbroen, der jo leverer spænding i begge halvperioder.

Venlig hilsen
OZ9MO / Jarl

#3  11/11-19 22:44
Børge Larsen
Indlæg: 241
Svar til #2:
Hej Jens tak for hurtig svar. Hvad står VTS for?

Børge

#4  11/11-19 23:03
Jarl Risum
Indlæg: 76
Svar til #3:
Hej "Benny"

VTS står for Vejen til Sendetilladelsen. Den må du have set en gang i tidernes morgen. Ellers må du google "reactance of a capacitor". Der er helt sikkert regneprogrammer i massevis.

Venlig hilsen
OZ9MO/Jarl

#5  11/11-19 23:29
Børge Larsen
Indlæg: 241
Svar til #2 og 4.:

Endnu engang mange tak for hurtig og uddybende svar. Jag har sikkert VTS og Elektronik Ståbi lggende i en fkyttekasse, som endnu ikke er pakket ud efter flytning til anden bolig. (Jeg gør det aldrig mere)

Børge

Redigeret 11/11-19 23:59
#6  12/11-19 10:45
Flemming Hessel
Indlæg: 110
Svar til #5:
Indtil du får gravet VTSen frem kan du måske klare dig med følgende beregninger:
Kondensatoren skal, som det er nævnt sørge for, at strømmen kun bliver ca. 10 mA.
Ohms lov giver:
E = I * R omskrevet R = E /I = 230 V /0,01 A = 23000 ohm (23 kOhm)
Kondensatoren skal altså have en reaktans på 23000 ohm
Xc = 1/ (2*pi*f*C) omskrevet C = 1/(2*pi*f*Xc) dvs.
C = 1/(2*3,14*50 Hz * 23000 ohm) = 0,000000138 F eller 0,138 uF
Kondensatoren skal kunne tåle en spænding på 230 V.

Fidusen ved at benytte en kondensator frem for en 23 kOhms modstand er nok at modstanden vil "forbruge" godt 2 W.

Vy 73

Flemming, OZ8XW

#7  12/11-19 12:04
Max Jakobsen
Indlæg: 366
Svar til #6:
Jeg har brugt 100nf og 100 ohm og en diode over lysdioden. Det virker fint.

----------
Den anden Max.
