Nyt lille eletronik-mysterium (PSU)

Denne tråd er lukket for nye indlæg

#1  30/09-18 14:54
Kim Larsen - OZ2D

Indlæg: 1372
Det her er ikke noget som skal repareres, ny PSU er bestilt.

Jeg forstår ikke rigtig hvad der sker lige her: Vi har en IP-adapter (VOIP) som i går aftes hele tiden stod og genstartede og gav et audio-mæssigt klik i den forbindelse. Jeg satte en anden PSU med samme spænding (fra en router) på og nu virker det lige som det skal.

Jeg måler på den defekte PSU og der ligger 5.09 Volt på stikket som der skal og ved hård belastning afgiver den godt 2 Ampere som den skal. Men når jeg sætter den til en anden router kommer denne slet ikke i gang, kun Power-indikatoren lyser. Så ingen tvivl, denne her PSU ser rask ud på et multimeter men den ER defekt.

Jeg er ikke helt stiv i Switchmode-PSU og deres eventuelle diagnoser men kan det være en hel masse rippel eller transienter som gør det, eller er der nogen andre med god indsigt i Switchmode som har andre ideer?

Som sagt er det ikke noget som jeg skal bruge til noget konkret, jeg ønsker blot at blive klogere på hvad sådan en sjover laver når den går i udu.

----------
Vy 73 de OZ2D / OZ4IQ

https://www.qrz.com/db/oz2d

Redigeret 30/09-18 16:00
#2  30/09-18 15:50
Hans-Jørgen Petersen
Indlæg: 182
Svar til #1:

Det vil jo nok være en rigtig god ide, at se lidt nærmere på udgangsspændingen med et oscilloskop, dersom du gerne vil vide hvad der sker.
Det er værd at bemærke, at udgangskondensatoren indgår i reguleringens stabilitets kriterie. Er der tale om en elektrolytkondensator (og det er der jo nok), og er denne mere eller mindre udtørret, vil du nok ikke bare få høj(ere) rippelspærding, men også en ustabil regulering, der afhænger af den tilsluttede belastning.
Så næppe nogen revolutionerende fejl; Sandsynligvis bare almindelig ældning ;-)
Så ja, ud med den!

Mvh
Hans-Jørgen

#3  30/09-18 15:57
Kim Larsen - OZ2D

Indlæg: 1372
Svar til #2:

Vi er helt enige om diagnosen. Jeg har et scope at sætte på den, og inden jeg smider den ud vil jeg lige kigge på det. Nu er det jo bare det med de der væglader-lignende PSU'er, at DC-spændingen i forvejen vist ikke er særlig pæn men her må der være noget ekstra grimt at se på, går jeg ud fra. Sådan en sjover er så billig at jeg ikke gider at bruge at splitsekund på at reparere den. Det er kun af ren og skær nysgerrighed at jeg spørger.

Mange tak for dit svar.

----------
Vy 73 de OZ2D / OZ4IQ

https://www.qrz.com/db/oz2d

Redigeret 30/09-18 15:58
#4  30/09-18 19:13
Erik Pedersen
Indlæg: 110
Svar til #3:
Du bebøver ikke et scop.
et multimeter er nok.
mål på spænding i stilling ac.
Så kan du direkte aflæse riplen.
mange små psu bliver rimeligt varme,
derved tørrer elektrolytterne ud, og dette
giver ripple. Det er en meget alm fejl,
når man kører på service. Ny psu og
modem/router kører igen
Husk psu skal være belastet

Redigeret 30/09-18 19:14
#5  30/09-18 19:18
Kim Larsen - OZ2D

Indlæg: 1372
Svar til #4:

Tak for svar. Nu var scopet mest for at se hvordan sådan noget ser ud i denne her forbindelse, sådan af ren nysgerrighed.

----------
Vy 73 de OZ2D / OZ4IQ

https://www.qrz.com/db/oz2d

#6  02/10-18 19:56
Kim Larsen - OZ2D

Indlæg: 1372
Svar til #1:

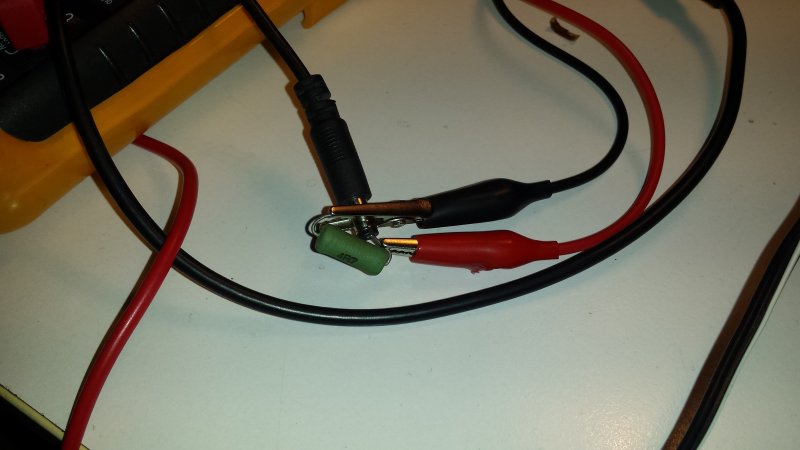

Jeg ved ikke hvor meget det her er af interesse for andre end mig selv men jeg vil alligevel lægge lidt resultater ud fra målingen af den defekte PSU. Nu fik jeg syn for sagen. Opstillingen var en 5 Watt modstand på 4.7 Ohm som dermed belastede PSU'en med lidt over 1 ampere ved 5 volt. Jeg tænkte at det var en passende belastning til de 2 PSU'er som kan afgive minimum 2 ampere.

Den raske PSU gav lidt over 5 Volt ved den belastning. Og AC-spænding udgjorde 3 mV
Den syge PSU gav 3.71 Volt ved samme belastning og AC spænding udgjorde 123 mV

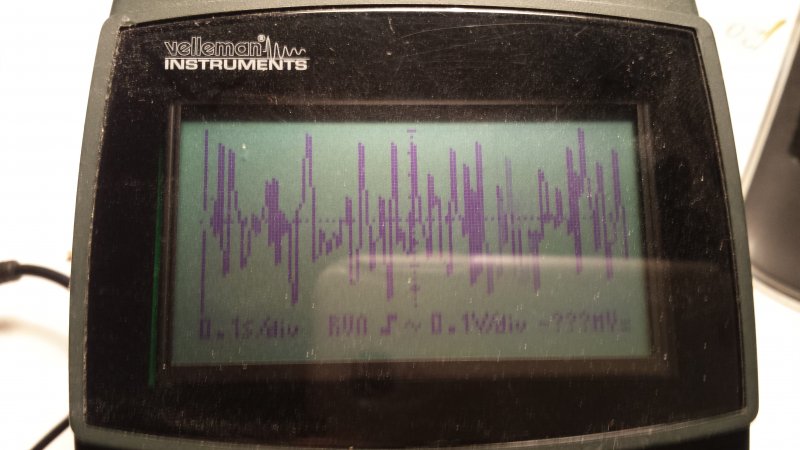

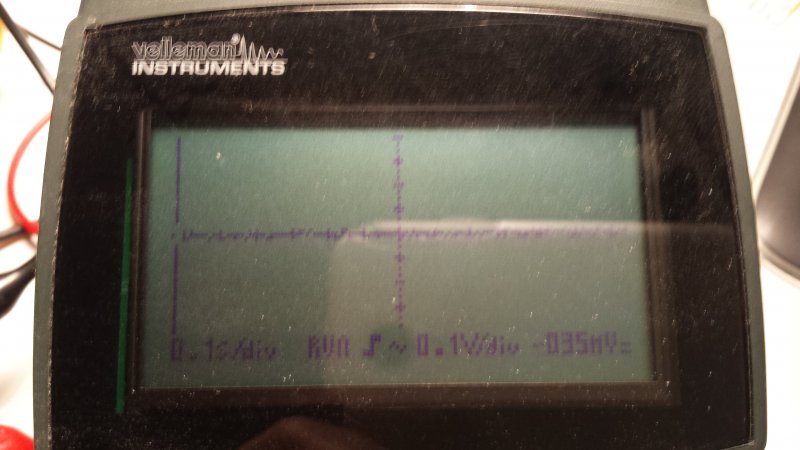

Jeg har lagt 2 billeder ud fra mit lille håndholdte Scope og dette har samme indstilling ved begge målinger. Disse kan ses som vedhæftede filer. Det ene billede viser den raske PSU mens det andet billede viser den syge PSU.

Når jeg kigger på det her, så kan jeg godt forstå at IP-adapteren gav op. Om det ikke er specielt interessant, så håber jeg at det i det mindste er en lille smule underholdende. :-)

----------
