Strømforsyning 24 volt på 12 volt udgangen.

Denne tråd er lukket for nye indlæg

#1  26/09-18 22:57
Ronni
Indlæg: 67

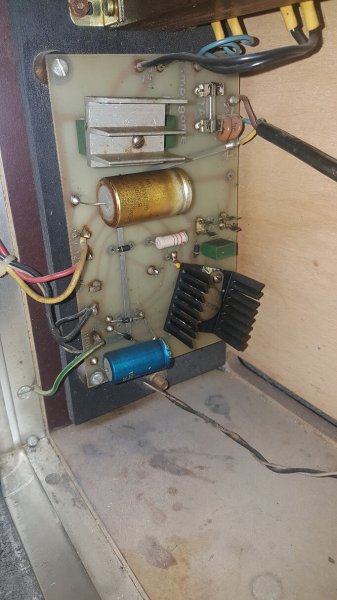

Jeg sidder og bøvler med en strømforsyning fra en gammel spilleautomat, sikringen var sprunget, så den blev skiftet, og forsyningen blev sat til for at blive målt igennem.

Der er godt nok 24 volt på 24 volt udgangen, men der er også 24 volt på 12 volt udgangen.

Har målt diverse dioder og modstande igennem, de tjekker ok, har også tjekket den 7812 der laver 12 volt spændingen, og den er også god nok, der er 11.79 volt på udgangen af den.

Er der nogen der vil tage et kig på mine billeder for at se om de kan spotte fejlen, jeg har stirret mig blind på den.

https://1drv.ms/u/s!ArNtYNf1-CCMkRGPG17GAXoHBR8U
https://1drv.ms/u/s!ArNtYNf1-CCMkSQYAUE_TNrmUqp-

Gul ledning er 24 volt, og rød 12 volt.

Med venlig hilsen
Ronni

Redigeret 26/09-18 22:59
#2  26/09-18 23:11
Brian Jensen
Indlæg: 32
Svar til #1:
Hej .

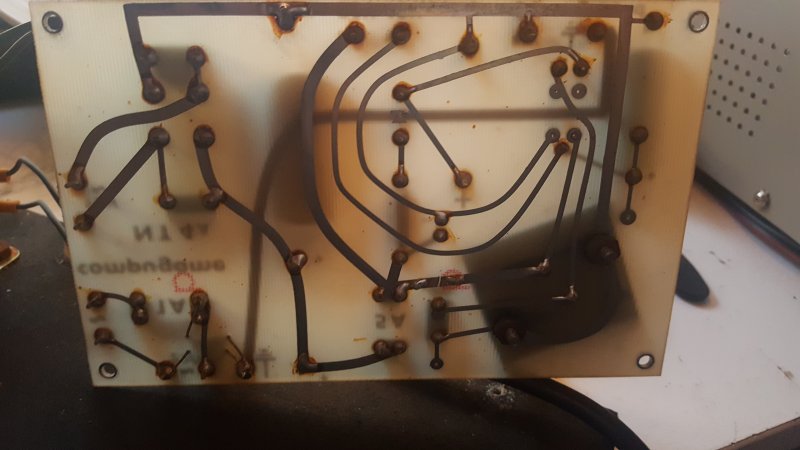

Hvis du kikker på billedet med printbaner.. " lodde siden ."
Lidt under midten tæt ved sort firkant og rød plet , ser det ud som om der er en revne i printbanen . Banen kommer fra sort firkant...

Kan også være det er synsbedrag . :-) ..

73 OZ1CTZ Brian

#3  26/09-18 23:21
Ronni
Indlæg: 67
Svar til #2:

Det er ikke synsbedrag, banen er skåret over, jeg vil tro det skal være sådan. :)

Med venlig hilsen
Ronni

#4  27/09-18 01:54
Ronni
Indlæg: 67

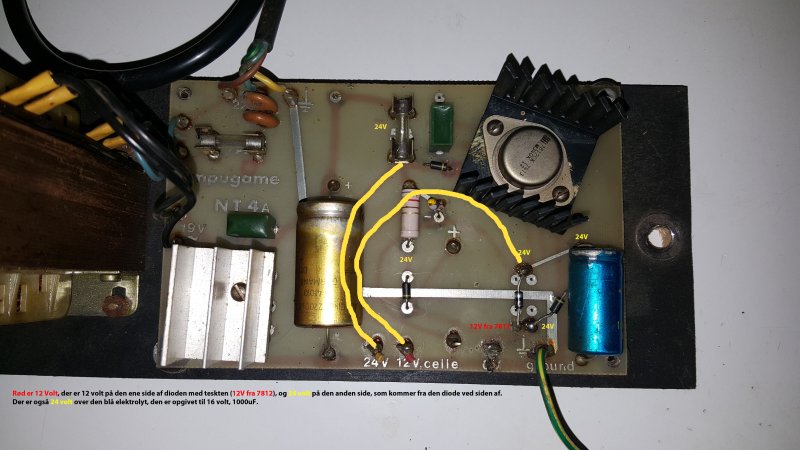

Det kan være det her giver lidt mere mening:

https://1drv.ms/u/s!ArNtYNf1-CCMkSp1HwtVoaRHWwiu

Hvad jeg ikke forstår er hvorfor der er 12 volt på den ene side af dioden, og 24 volt på den anden, det giver absolut ingen mening når output skulle være 12 volt på den pin.

Vedhæftede filer: 20180927_012556 copy.jpg
#5  27/09-18 11:11
Brian Jensen
Indlæg: 32
Svar til #4:
Hej Ronni..

ok .. den diode der er monteret delvis under din blå kondensator, hvis den
ende vi ikke kan se er sat til plus på blå kondensator , så kommer 24V igennem den ... hvis du lodder den fra så falder din spænding til 12v , som så vil komme igennem den anden diode. hvor du skriver 12V med rød.
Men det ville jo være sjovere af finde ud af hvorfor.

73 de Brian

#6  27/09-18 13:44
Ronni
Indlæg: 67
Svar til #5:

Præcist.

Men jeg kan simpelthen ikke lure ideen i hvorfor pokker der er 24 volt ført op til 12 volten, det fjerner jo lidt ideen i at der er en 7812.

#7  28/09-18 06:36
Erik Skov Christensen
Indlæg: 1269
Svar til #6:
Så vidt jeg kan se, er konstruktionen sådan at hvis der ikke trækkes nok strøm fra de 12 Volt, så vil der ligge mellem 12 og 24 Volt på den forsyning. Hvis der trækkes mere strøm en der leveres gennem effektmodstanden (hvad er modstands værdien af denne, 82?) ved 11,3 Volt ud, ja så begynder 7812 at levere strøm og holde spændingen stabil på 11,3 Volt. Dvs at hvis kredsløbet der leveres 12 Volt til ikke er tilkoblet eller på anden måde ikke trækker strøm nok, så ser målingerne ud som om strømforsyningen er defekt. Hvis du måler med resten af kredsløbet frakoblet så sæt en 12 Volt 10 W pære (svarende til ca 1 A forbrug, hvis effektmodstanden er 8,2 Ohm skal du bruge en 20 W pære), over 12 volt udgangen så du kan måle korrekt på kredsløbet! Der skal så være 11.3 Volt på udgangen. er der mindre er 7812'erren defekt, er der mere er effektmodstanden mere eller mindre kortsluttet (trådviklet?)
Hvad bruges de 12 volt til i maskinen?

vh erik

----------
Mest SWL :-)

Redigeret 28/09-18 06:57
#8  28/09-18 10:12
Ronni
Indlæg: 67
Svar til #7:

Det giver på et eller andet punkt mening. :)

Modstanden er en 820 ohm, så jeg må lige prøve at finde en 20 watt pære til at belaste forsyningen med

De 12 volt forsyner et print fyldt med 40XX kredse, det hele hører til i sådan en maskine her:
http://www.slotmachines.dk/v5.html

Med venlig hilsen
Ronni

#9  28/09-18 11:03
Erik Skov Christensen
Indlæg: 1269
Svar til #8:
Når modstanden er 820 Ohm, kan du nøjes med en ca 100 Ohm 2 W modstand som belastning, eller en 2-5 W pære. 40xx kredsene er CMOS og bruger ikke så meget strøm!

vh erik

----------
Mest SWL :-)

#10  28/09-18 12:14
Ronni
Indlæg: 67
Svar til #9:

Hej Erik.

Mange tak for svaret.

Har belastet forsyningen med en 5 watt, det var det mindste jeg lige havde, og udgangsspændingen ligger på 10.95 volt, så det tyder på den virker som den skal.

Jeg kan vist godt montere strømforsyningen i kabinettet igen, og se hvad der sker.

Edit: Der er 11.78 direkte på udgangen af de 7812, så den gør hvad den skal.

Med venlig hilsen
Ronni

Redigeret 28/09-18 12:38
